辽宁海湾GST-BMQ-2电子编码器操作指引

发布日期:2024-06-25 13:18:54   浏览量:909

辽宁海湾GST-BMQ-2电子编码器操作指引


辽宁海湾电子编码器安装使用说明书

一、 概述
辽宁海湾GST-BMQ-2电子编码器(以下简称编码器)可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能,还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。
二、 特点
1、该编码器采用手握式结构,外形小巧,携带方便,操作简单;
2、该编码器可通过编码器后盖的总线接口,直接和总线型探测器旋接,进行编码等操作,更加方便,如图2所示(略);
3、可对公司生产的总线型探测器、模块等设备编码,可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码;
4、四位段码式液晶显示,显示直观;
5、低功耗睡眠和自动关机功能;
6、电池欠压指示功能;
三、 技术特性
1、 电   源:1节9V叠式电池
2、工作电流≤8mA
3、待机电流≤100чA
4、使用环境:
      温    度:-10℃~+50℃
      相对湿度≤95%,不凝露

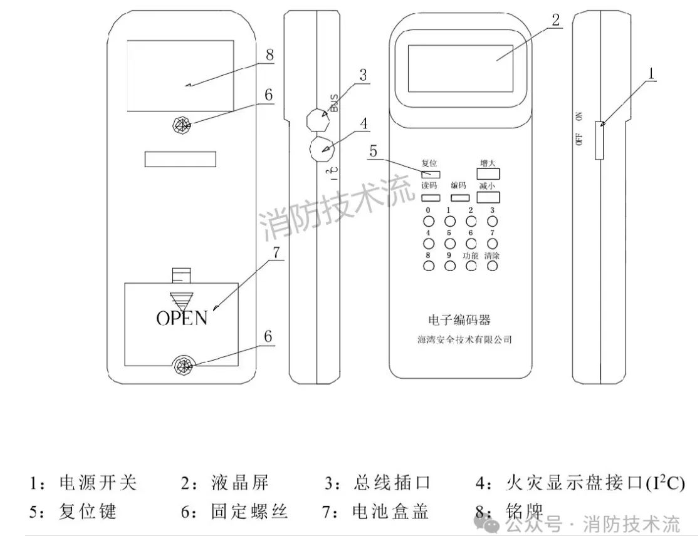

四、 结构特征


其中各部分名称和功能说明如下:
1、电源开关:完成系统硬件开机和关机操作。
2、液晶屏:显示有关探测器的一切信息和操作人员输入的相关信息,并且当电源欠压时给出指示。
3、总线插口:编码器通过总线插口与探测器或模块相连。
4、火灾显示盘接口(I²C):编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。
5、复位键:当编码器由于长时间不使用而自动关机后,按下复位键可以使系统重新上电并进入工作状态。
6、固定螺丝:将编码器的印制板固定好,并且将编码器的前盖好后盖安装在一起。
7、电池盒后盖:内部放置电池。
8、 铭牌:贴于编码器背面。
9、JTY-GD-G3、JTY-ZCD-G3N型探测器总线接口:旋接JTY-GD-G3、JTY-ZCD-G3N探测器。
10、JTY-GM-GST9611、JTW-ZOM-GST9611、JTW-ZOM-GST9612探测器。
11、电池盖螺丝:将电池固定好。
12、保护盖:保护后盖的总线接口,以免发生短路等事故。
五、 使用及操作
1、电池的初次安装
打开电池盖螺丝和电池盒后盖,将电池正确扣在电池扣上,装在电池盒内,盖好后盖,拧紧螺丝。
2、电池的更换
如果液晶屏前部有“LB”字符显示,表明电池已经欠压,应及时进行更换。
注意:更换前应关闭电源开关;从电池扣上拨下电池时不要用力过大。
3、系统连线
与探测器、模块连接:将连接线的异端插在编码器的总线插口内(如图1所示的3处),另一端的两个夹子分别夹在探测器或模块的两根总线上。
与JTY-GM-GST9611、JTW-ZOM-GST9612型探测器连接:将探测器旋接到后盖的总线接口上(如图2所示),探测器上的对位标志,从编码器的对位标志1旋到对位标志2处,就可以连接到总线上。
与JTY-GD-G3、JTY-ZCD-G3N型探测器连接:将探测器旋接到后盖的总线接口上,无对位要求。
与火灾显示盘和其他I²C插座内(如图1所示的4处),另一端的连接器头插在火灾显示盘和其他探测器的连接器座上。
4、开机
将电源开关拨到“开”的位置,此时在液晶屏上显示“H002”,表明工作正常。
5、自动关机的复位
当编码器由于长时间不用自动关机后,按下复位键可以使系统重新上电并恢复正常工作状态。
六、 故障分析与排除
1、开机不显示:检测电池扣与线路板是否断路与电池连接是否牢固,否则为电路内部损坏。
2、不能编码:确定所编码的探测器或模块完好,确定连接总线端子正确,检查总线是否断路或短路,否则为电路内部损坏。
七、 应用方法
1、应用于探测器、模块
编码器可对探测器的地址码、设备类型、灵敏度进行设定;也可对模块的地址码、设备类型、输入设定参数等信息进行设定:将编码器与探测器、模块总线相连,开机后可对编码器做如下操作实现各参数的写入设定。
(1) 读码
按下读码键,液晶屏上将显示探测器或模块的地址编码;按“增大”键,对非数字化型探测器或模块将依次显示脉宽、年号、批次号、灵敏度或模块输入参数、设备类型号;对数字化型探测器或模块,将依次显示灵敏度级别或模块输入参数、设备类型号、配置信息(对数字化感温探测器此项为设备子类型,04为定温探测器,02为电子差定温探测器;对数字化模块此项表示屏蔽回答参数,40表示屏蔽回答,其余则表示不屏蔽回答,对其它数字化型设备此项无意义),按“清除”键清除。
(2) 地址码的写入
在待机状态,输入探测器或模块的地址编码(1-242),按下“编码”键,编码成功显示“p”,错误显示“E”,按“清除”键回到待机状态。
(3) 探测器灵敏度或模块输入设定参数的写入
在待机状态,输入开锁密码,按下“清除”键,此时锁已被打开;按下“功能”键,再按下数字键“3”,屏幕上最后一位会显示一个“一”,输入相应灵敏度或设定参数,按下“编码”键,屏幕上将显示一个“p”字,表明相应的灵敏度或模块输入参数已被写入,按“清除“键清除;输入加锁密码,按”清除“键返回。
模块输入设定参数的现场设定:
GST-LD-I8300单输入模块、GST-LD-8300单输入模块出厂默认为常开(4),现场可设定为常闭(7);
GST-LD-IE8301单输入/单输出模块、GST-LD-8301单输入/单输出模块出厂默认为常开(4),现场可设定为常闭(7)或自回答(3);
GST-LD-IE 8303双输入/双输出模块、GST-LD-8303双输入/双输出模块出厂默认为常开(4),现场可设定如表一各参数;
GST-LD-8305编码广播切换模块出厂默认为自回答(3),现场可设定常闭(7)或常开(4);
GST-LD-8306接口模块出厂默认为常闭(7)现场可设定为常开(4);
GST-LD-I8308单输入/单输出模块出厂默认为常开(4),现场可设定为常闭(7);
GST-LD-8314火灾光警报器:可占用编码点也可不占编码点。不占编码点时:设备类型定义为20,编码地址设定为与探测器地址相同,探测器报警时,GST-LD-8314火灾光警报器同时动作;占编码点时,设备类型号定义为21,占用一个独立地址。

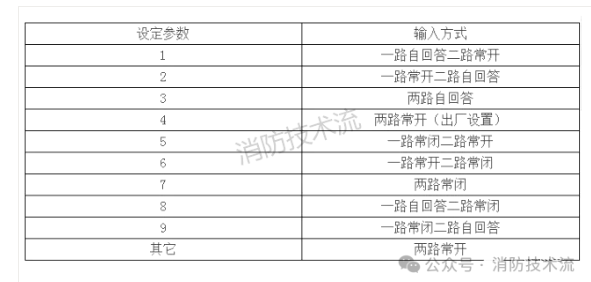

表一
(4) 设备类型号的写入(对数字化型模块此项为屏蔽回答参数的设定)
在待机状态,定义设备类型号的操作方法同“写灵敏度”相同,数字键选择“4”。
注意:在工程现场,设备类型号只可以对JTW-ZCD-G3N感温探测器和GST-DL1000、GST-DL2000线型定温火灾探测器微机调制器进行修改。
其中定温探测器的类型号为04,电子差定温探测器的类型号为02。
GST-DL1000线型定温火灾探测器微机调制器出厂默认值为08(双回路感温电缆),若现场只需接一回路感温电缆,则需将其设备类型号更改为18。
GST-DL2000线型定温火灾探测器微机调制器出厂默认值为18(调制器连接不同温度等级感温电缆),若连接为同温度等级感温电缆,则需将其设备类型号更改为08。
对数字化型模块屏蔽回答参数设置为40表示屏蔽回答,其它设置表示不屏蔽回答。
(5) 模块启动(GST-LD-I8308单输入/单输出模块除外),每次只可启动一个模块
a、 模块接24V电源后,将编码器总线与模块总线相连,输入编码器开锁密码,按下“清除”键;
b、 按下“功能“键和数字键“7”,屏幕显示“H”,模块动作灯亮,启动成功;
c、 模块启动后,按下数字键“0-7”中任何一个,都将清除模块启动,此时屏幕显示“LL”(有些模块清除启动过程中动作灯会闪亮);
d、 清除模块启动成功后,屏幕显示“0”后,便可进行其它操作。
注意:为防止非专业人员误修改一些重要数据,编码器加有密码锁,开锁密码为“456”,加锁密码为“789”,请守密!
(6)错误提示
当信息无法写入探测器或模块时,系统将给出错误提示(在液晶屏上显示一个“E”),按清除键清除,回到待机状态。
2、应用与火灾显示盘
将ZF-GST8903火灾显示盘外壳打开,拔掉插针X1上的短路块,将编码器I²C接口线(鼠标线)与火灾显示盘连接器座XS1相连,可以实现对火灾显示盘的地址码、灯号及二次码的写入和读出。
火灾显示盘模式的进入和退出:
在待机状态下,输入2、5、8和“功能”键,进入火灾显示盘模式,屏幕显示“0”。执行完相应操作后,再次输入2、5、8和“功能”键,将退出编码器对火灾显示盘的操作模式。
(1) 地址码的读出和写入:
  a 、  进入火灾显示盘模式,屏幕显示“0”;
  b 、  按下“减小”键,显示当前的地址码;
  c 、  若不更该地址码,按下“清除”键,则可进行其它操作;
  d 、  若更改地址码,则可直接输入要编写的地址码(1-255),按下“编码”键,若编码成功显示“p”,按下“清除”键,可进行其它操作。
(2)灯号及其二次码的编写
  a 、  进行火灾显示盘模式,屏幕显示“0”;
  b 、  输入要编写的灯号,按下“功能”键,屏幕显示“L灯号;”
  c 、  此时分两种情况;
1)不更改灯号;则按下“功能”键,屏幕显示“0”,输入要编写的二次码(六位,可从 个非零数字输入,若输入“减小”键,屏幕显示“一”,表示该位二次码可代表任何数字),按下“编码”键,若编写成功,屏幕显示“p”,编写失败屏幕显示“E”。
2)更改灯号:则可直接输入要编写的灯号,按下“功能”键,屏幕显示“L灯号”,再按下“功能”键,屏幕显示“0”,输入要编写的二次码(六位,可从 个非零数字输入,若输入“减小”键,屏幕显示“-”,表示该位二次码可代表任何数字),按下“编码”键,若编写成功,屏幕显示“p”,编写失败屏幕显示“E”。
注意:在更改灯号的情况下,若 次输入的灯号已经写入,则该操作将删除 次输入的灯号及其二次码,同时将更改后的灯号及其二次码写入,可以实现对某个写错的灯号及其二次码进行修改功能。最多可写入100个灯,当所有灯写入后,屏幕显示“pppp。”
d 、 灯号及二次码写入成功后,屏幕显示“L下一个灯号”,若该灯号与要写入的灯号一致,则可直接从步骤c执行,若不一致,按下“清除”键,可重新进行新灯号及其二次码的写入。
(3) 灯号及其二次码的读出:
a 、进入火灾显示盘模式,屏幕显示“0”;
b 、输入要读出的灯的序号,按下“读码”键,屏幕显示“E灯号”若所输入的灯的序号大于所编写的灯的总数时,将显示“H灯的总数”;
c 、 按下“增大”键,将依次显示二次码的高四位、二次码的低两位;
d 、 依次按下“读码”将,则从该灯的序号起以灯的序号从小到大的顺序循环显示;下一个灯的灯号及其二次码、······ 、最后一个灯的灯号及其二次码、“H灯的总数”、 个灯的灯号及其二次码······
3、应用于I²C编程模式
将JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备外壳打开,将编码器I²C接口线(鼠标线)与探测器连接器座相连(对线型光束感烟火灾探测器与XT3相连,对隔爆点型可燃气体探测器与XS1相连),可对使用I²C编程模式的探测器进行地址码、灵敏度级别、设备类型的读出和写入。
I²C编程模式的进入和退出;
在待机状态下,输入2、5、9和“功能”键,进入电子编码器I²C编程模式,屏幕显示“0”。执行完相应操作后,再次输入2、5、9和“功能”键,将退出电子编码器I²C编程模式,回到待机状态。
(1) 读码
a 、进入编码器I²C编程模式,屏幕显示“0”;
b 、按下“读码”键,屏幕显示地址码;
c 、按下“增大”键,将依次显示灵敏度级别、设备类型。
(2)地址码、灵敏度级别、设备类型的编写
进入电子编码器I²C编程模式后,其地址码、灵敏度级别、设备类型的写入方法同总线式编码的探测器一致。
读属性:按“读码”,再按“增大”键。
改属性:“清除”,“4、5、6”,“功能”,“3”,“按欲编属性数字”,“编码”,显示“P”即可。
老式长方形8301和8303模块属性为“4”;
老式长方形8305模块属性“3”为自回答;
新式正方形模块8301属性为“14”,8305模块为“2”;
编码器开锁密码456,开锁密码789。
